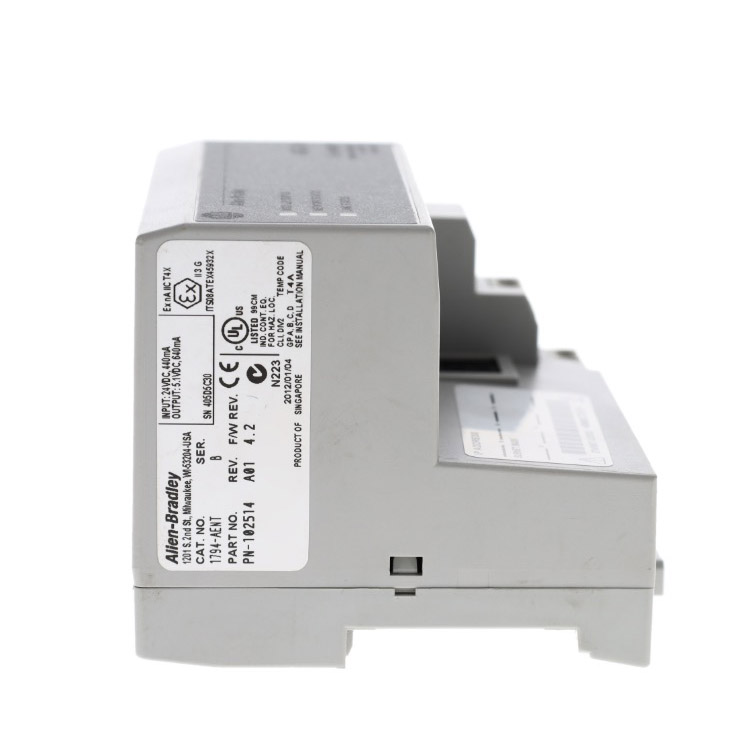

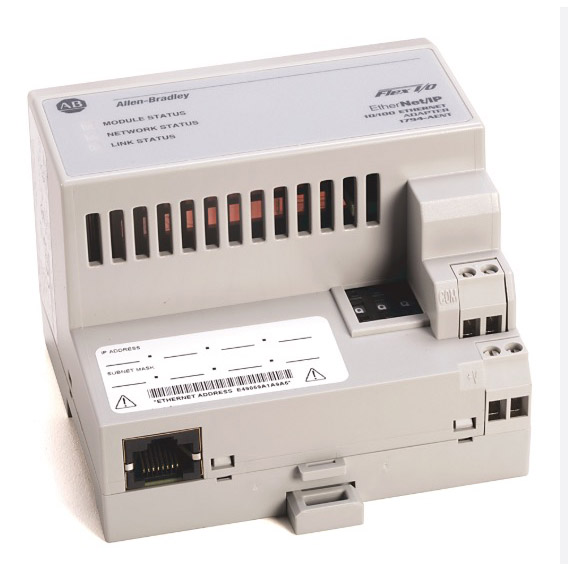

Allen Bradley 1794-AENT

Rayon Automation is, als leverancier van Allen Bradley 1794-AENT, de belangrijkste communicatie-adaptermodule van de Flex I/O-serie. Het fungeert als gateway tussen het EtherNet/IP-netwerk en de Flex I/O-module, zet de instructies van het industriële Ethernet om in onderliggende gegevens en stuurt verschillende I/O-modules aan de achterkant aan. Informeer gerust voor meer informatie.

Stuur onderzoek

Productomschrijving

De door Rayon Automation geleverde Allen Bradley 1794-AENT voldoet aan de CE-certificeringsnorm. Als eerste module van het Flex I/O-rack is deze verantwoordelijk voor het toewijzen van adressen aan maximaal 8 I/O-modules aan de rechterkant, het plannen van datacommunicatie en het rapporteren van de modulestatus aan de controller. Wij bieden uitstekende pre-sale en after-sales services. Voel je vrij om je aankoop te doen.

Kernhardwarearchitectuur en mechanisme voor snelle netwerkcommunicatie

Adaptieve industriële Ethernet-interface
De Allen Bradley 1794-AENT is uitgerust met een standaard fysieke RJ45-interface, die adaptieve communicatiesnelheden van 10/100 Mbps ondersteunt. Gecombineerd met de Full-Duplex-modus kan het de gegevensdoorvoer van de backplane aanzienlijk verhogen, netwerkbotsingen elimineren en I/O-verversingsreacties op microsecondenniveau bereiken.
Ondersteuning voor het expliciet en impliciet doorgeven van berichten
Native ondersteuning voor het EtherNet/IP-protocol. Via impliciete berichtenuitwisseling worden deterministische realtime controlegegevens verwerkt terwijl niet-periodieke expliciete berichten (Explicit Messaging) worden ontvangen die worden verzonden door de master-CPU, wat geschikt is voor online parameterconfiguratie en dynamische diagnose.
Compacte, opklikbare fysieke structuur
Het integreert een efficiënte backplane-energiebeheerchip, die kan worden geïnstalleerd op standaardrails, zoals 1794-TB3- of 1794-TB3S-terminalbasissen. Het biedt een stabiele logische voeding voor de volledige set FLEX I/O-kaarten die aan de rechterkant zijn gemonteerd.

Parameters

Parameter	Specificatie
Modelnummer	Allen Bradley 1794-AENT
Moduletype	EtherNet/IP-communicatieadapter
Compatibele systemen	Logix5000-controllers (ControlLogix, CompactLogix, enz.)
Maximaal ondersteunde I/O-modules	Maximaal 8 Flex I/O-modules
Communicatieprotocol	EtherNet/IP (CIP - Gemeenschappelijk Industrieel Protocol)
Ethernet-snelheid	10/100Mbps adaptief
Fysieke interface	RJ45 (8-pins) (AENTR heeft 2 RJ45-interfaces)
Ondersteunde topologieën	Ster, Boom, Lineair (vereist switch/ETAP); AENTR ondersteunt Device-Level Ring (DLR)
Maximale CIP-verbindingen	Tot 64
RPI (verzoekpakketinterval)	Snelste 1 ms
Stroomverbruik backplane (5V DC)	350mA
Stroomverbruik backplane (24V DC)	10mA
Uitgangscapaciteit backplane-voeding	Maximaal 1,5A (5V DC)
Maximaal stroomverbruik	Ongeveer 4,5 W
Piekstroom (maximaal)	5A (duurt 10 ms)
Afmetingen (H x B x D)	94 mm x 94 mm x 69,5 mm (3,7 inch x 3,7 inch x 2,7 inch)
Gewicht	Ongeveer 0,21 kg (0,47 lb) (exclusief basis)
Statusindicatielampjes	2: Netwerkstatus (NS) en Modulestatus (MS)

Typische architectuur

1. De Allen Bradley 1794-AENT is geschikt voor installatie in afstandsbedieningskasten die zich ver van de hoofdcontrolekamer bevinden, maar dicht bij de veldapparatuur, zoals pompkamers, onderstations van transportlijnen, enz.
2. Het kan gelijktijdig communiceren met meerdere Logix-controllers, zoals Consuming/Producing, waardoor het delen van gegevens mogelijk wordt.
3. De AENT is uitgerust met een webserver. Ingenieurs hebben geen speciale software nodig. Door het IP-adres van de module via de browser in te voeren, kunnen ze de modulestatus, netwerkstatistieken, IP-configuratie en diagnostische informatie over de verbinding bekijken.
