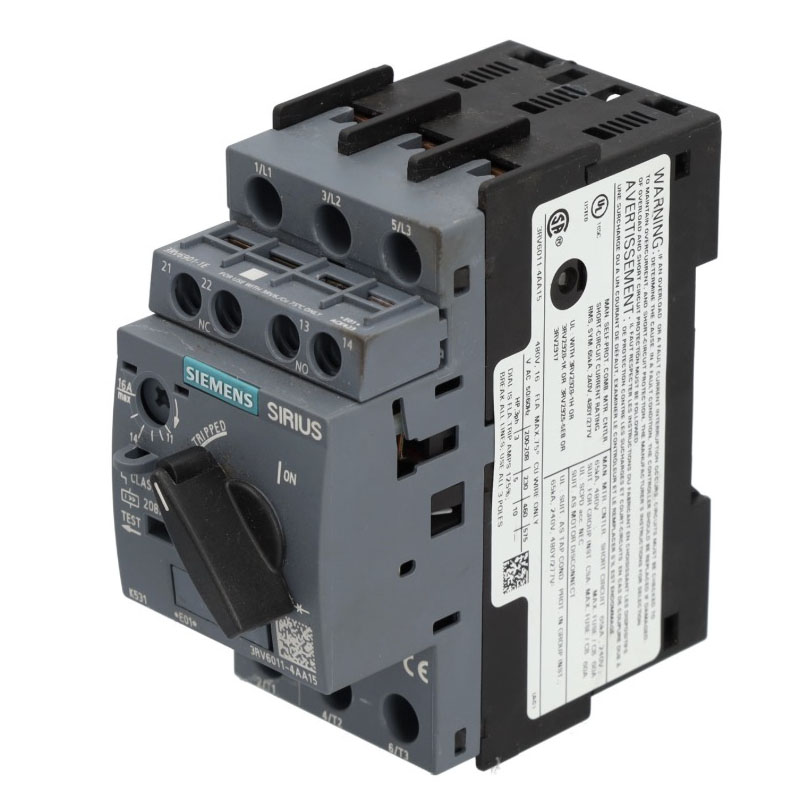

Siemens3RV6011-1KA15

De kwaliteitsvolle Siemens 3RV6011-1KA15 van Rayon Automation is een 3RV6 motorbeveiligingsschakelaar uit de SIRIUS-serie, speciaal ontworpen om driefasige motoren te beschermen tegen schade veroorzaakt door overbelasting, kortsluiting en fase-uitval. U kunt de aankoop doen via Rayon Automation. Als leverancier bieden wij de originele productmodellen aan.

Stuur onderzoek

Productomschrijving

In China is Rayon Automation zowel leverancier als exporteur. Wij bieden de Siemens 3RV6011-1KA15 aan, die beschikt over een compacte S00-structuur, thermische overbelastingsbeveiliging van KLASSE 10, een instelbaar stroombereik van 9-12,5 A, een kortsluitingsvermogen van 156 A en is uitgerust met 1NO + 1NC hulpcontacten.

Parameters

Specificatie	Details
Productserie	SIRIUS 3RV2 Motorbeveiligingsschakelaar
Framemaat	S00
Aantal fasen	3 fasen
Motorbeschermingsklasse	KLASSE 10
Instelbereik thermische overbelasting	9 - 12,5 A
Kortsluitstroom	156 EEN
Nominale isolatiespanning	690 V
Beschermingsklasse	IP20
Verbindingsmethode	Schroefklemmen
Hulpcontacten	1NO + 1NC horizontale hulpschakelaar
Installatiemethode	DIN-rail installatie
Bedrijfstemperatuur	-20 °C tot +60 °C

Typische toepassingsscenario's

Industriële machines:
Bescherming voor hoofdasmotoren of hulpmotoren van apparatuur zoals draaibanken, freesmachines, transportbanden, verpakkingsmachines en textielmachines.
Materiaal transport:
Bescherming voor aandrijfmotoren van vloeistofmachines en transportapparatuur voor vaste materialen, zoals pompen, ventilatoren, compressoren en brekers.
Geautomatiseerde productielijnen:
In geautomatiseerde apparatuur zoals assemblagelijnen en inspectielijnen biedt Siemens 3RV6011-1KA15 betrouwbare bescherming en controle voor motoren op elk werkstation.

Uitgebreide motorbeveiliging

1. Met de instelbare bimetaal thermische uitschakeleenheid bedraagt het instelbereik 9 - 12,5 A, waardoor effectief wordt voorkomen dat de motor beschadigd raakt door langdurige overbelasting.
2. Met de elektromagnetische kortsluitbeveiliging, ingesteld op 156 A, kan deze de kortsluitstroom onmiddellijk uitschakelen, waardoor de motor en het circuit worden beschermd.
3. Siemens 3RV6011-1KA15 heeft een faseverliesdetectiefunctie. Een stroomverlies zal de uitschakeling activeren, waardoor wordt voorkomen dat de motor doorbrandt als gevolg van faseverlies.

Hoge betrouwbaarheid en lange levensduur

Mechanische levensduur: tot 100.000 bedieningscycli.
Elektrische levensduur: Tot 100.000 bedrijfscycli.
Hoog breekvermogen:
Geschikt voor het omgaan met ernstige kortsluitfouten op industriële locaties, met een nominaal kortsluitvermogen van maximaal 100 kA.
Compact ontwerp en eenvoudige installatie:
Maakt gebruik van schroefklemmen, behorend bij framegrootte S00, met een compact volume.
Standaard DIN-railinstallatie, handig en snel.
Hulpfuncties:
Inclusief 1 normaal open (NO) en 1 normaal gesloten (NC) hulpcontact, gebruikt voor signaalindicatie op afstand, besturingsvergrendeling of alarm.

Veelgestelde vragen

Kan dit rechtstreeks worden vervangen door het thermische relais?

Zeker. Het biedt ook bescherming tegen overbelasting en kortsluiting, en het beveiligingsbereik is uitgebreider dan bij gebruik van alleen een thermisch relais.

Hoe de overbelastingsbeveiligingsstroom correct aanpassen?

Er bevindt zich een gekalibreerde instelknop aan de voorkant van de stroomonderbreker. Lijn met een platte schroevendraaier de indicatiepijl op de knop uit met de gewenste waarde, die tussen 9 A en 12,5 A moet liggen.

Kan de stroomonderbreker worden gebruikt voor eenfasige motoren of pure verlichtings-/weerstandsbelastingen?

Niet aanbevolen. De Siemens 3RV6011-1KA15 is speciaal ontworpen voor draaistroommotoren. De interne fase-onderbrekingsbeveiligingsfunctie en de thermische bimetaalstrip zijn ingesteld voor de opstart- en bedrijfscurves van driefasige motoren. Voor eenfasige belastingen moet een eenfasige stroomonderbreker of een gewone miniatuurstroomonderbreker worden geselecteerd.
