Allen Bradley 1763-L16AWA

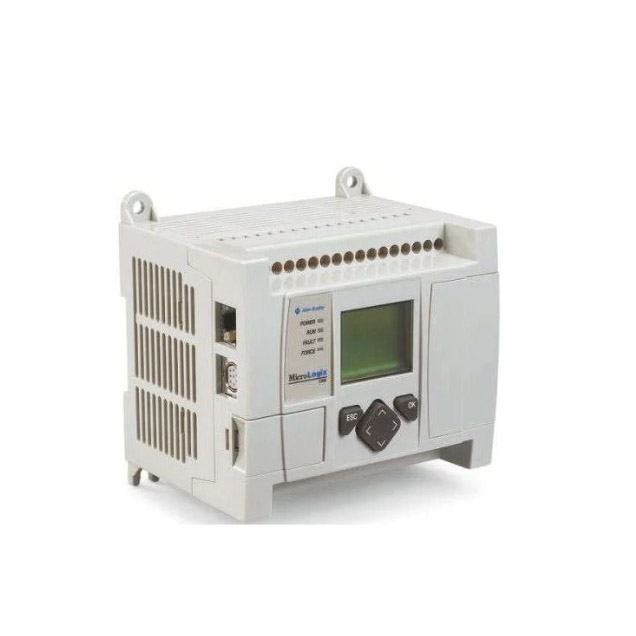

De Allen Bradley 1763-L16AWA is een controller voor de MicroLogix 1100. Deze kan worden gekocht bij Rayon Automation. Wij zijn een van de exporteurs in China en bieden redelijke prijzen en originele producten van hoge kwaliteit.

Stuur onderzoek

Productomschrijving

Op het gebied van industriële automatisering, waar de nadruk wordt gelegd op efficiëntie en hoge stabiliteit, brengt elke stilstand van de controller hoge productiekosten met zich mee. Als een van de leveranciers biedt Rayon Automation hoogwaardige Allen Bradley 1763-L16AWA aan, die de problemen van kleine en middelgrote besturingssystemen oplost. Als compacte PLC die een 120V AC-voeding, 10 digitale ingangspunten, 2 analoge ingangspunten en 6 relaisuitgangen integreert, beschikt hij over een hoge kosteneffectiviteit en sterke netwerkuitbreidingsmogelijkheden.

Parameters

Categorie	Parameter	Specificatie
Algemene hardware	Ingebouwde I/O-punten	16 punten (10 ingangen / 6 uitgangen)
	Maximale uitbreidingsmogelijkheden	Maximaal 4 I/O-uitbreidingsmodules uit de 1762-serie in serie
	Maximale digitale I/O	80 punten (16 punten hoofdeenheid + 64 punten uitbreiding)
	Afmetingen (H x B x D)	90 mm x 87 mm x 62,5 mm (3,5 inch x 3,4 inch x 2,5 inch)
	Gewicht	Ongeveer 0,35 kg (0,77 lb)
Voeding	Bedrijfsspanning	120/240 V AC (50/60 Hz)
	Bereik ingangsvoeding	85…265 V AC, 47…63 Hz
	Typisch stroomverbruik	Ongeveer 30W
	Piekstroom (maximaal)	25A bij 120V AC, 40A bij 240V AC
	Ingebouwde stroomcapaciteit (voor uitbreiding)	+5V DC / 1750 mA, +24V DC / 350 mA
AC-ingangsspecificaties	Bedrijfsspanningsbereik	79…132 V AC, 47…63 Hz
	Ingangsimpedantie	Ongeveer 12 kΩ (bij 120V AC)
	Aan-status Huidig	Minimaal 5,0 mA (bij 79V AC)
	Uit-status stroom	Maximaal 2,5 mA
	Reactietijd bij status	Typisch 20 ms (maximaal 35 ms)
	Reactietijd buiten toestand	Typisch 20 ms (maximaal 35 ms)
	Isolatie	Foto-elektrische isolatie, 500V AC (tussen ingangsklemmen en interne logica)

Certificeringsspecificaties

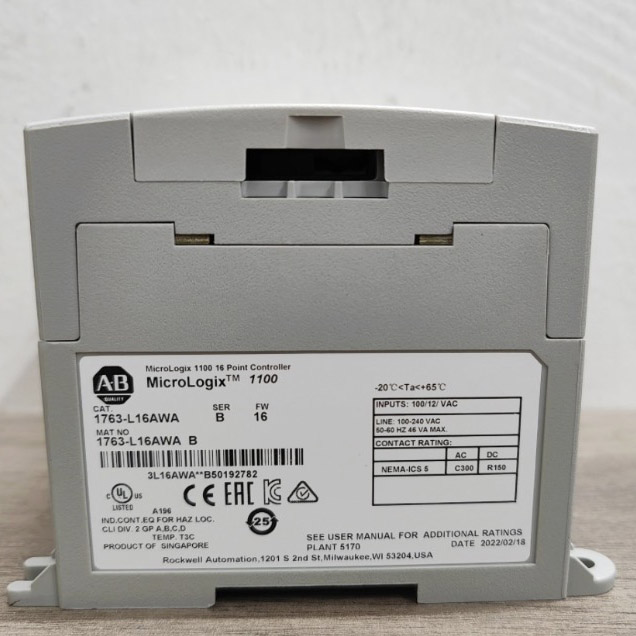

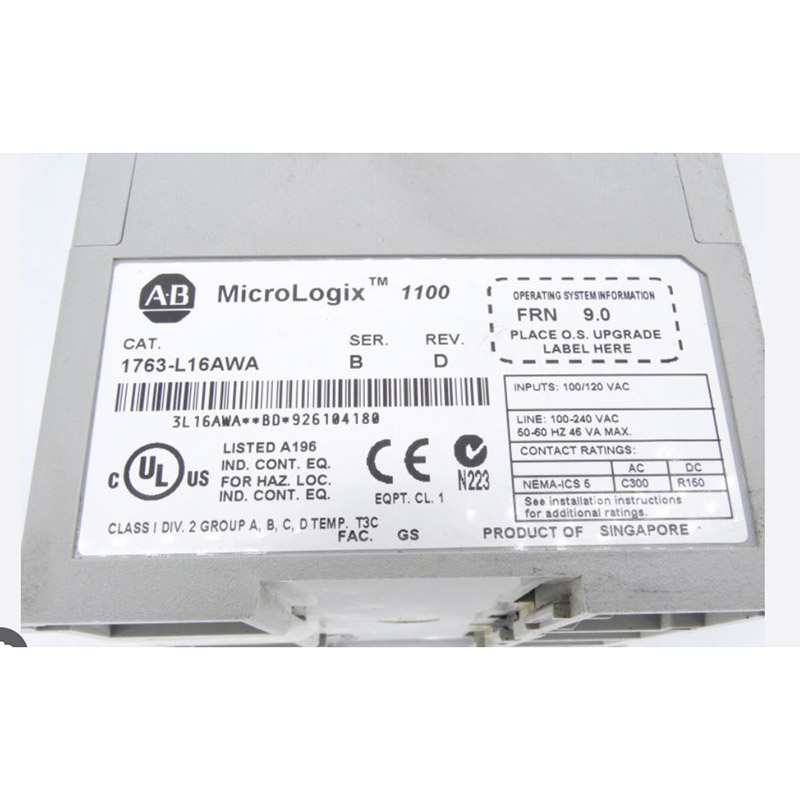

De Allen Bradley 1763-L16AWA is ontworpen voor verticale installatie en heeft een slagvastheid tot 30 g piek. Het volgt strikt de NEMA-norm ICS 2-230 voor ruisonderdrukkingsontwerp en voldoet volledig aan de internationale reguliere elektromagnetische emissienormen. Het is geslaagd voor gezaghebbende emissiecertificeringen zoals CE, C-Tick en FCC, en heeft de strenge c-UL-us-certificering (in overeenstemming met de UL 508-norm) ontvangen. Het voldoet aan de CE-veiligheidsvoorschriften van de Europese Laagspanningsrichtlijn 73/23/EEG en beschikt over Klasse I Div 2-certificering voor explosiegevaarlijke omgevingen, evenals explosieveilige en beschermende eigenschappen.

Onze voordelen

Mogelijkheid tot systeemintegratie
De Allen Bradley 1763-L16AWA kan via Ethernet perfect worden aangesloten op de PanelView Plus-componenten en kan ook dienen als een groot Logix-systeem, waardoor een consistente architectuur wordt geboden, van de apparaten op het laagste niveau tot de cloud.
Kostenreductie (TCO)
Zonder de noodzaak van dure protocolconversiegateways heeft het een ingebouwde directe Ethernet-uplink, waardoor de kosten voor het toevoegen van tussenrelais en de tijd voor bedrading en de downtime en foutopsporingstijd voor online programmeren worden verminderd.
Sterk aanpassingsvermogen op locatie
Veel oude werkplaatsen gebruiken nog steeds 220V/110V AC-stuurcircuits. Het AWA-model maakt rechtstreeks verbinding, zonder dat de sensoren en elektrische circuits ter plaatse hoeven te worden aangepast.
Betrouwbare relaisisolatiebescherming
Met verschillende belastingen is hij bestand tegen zware industriële omgevingen, waardoor het minder waarschijnlijk is dat externe spanningspieken en onjuiste bedrading het PLC-moederbord doorbranden.
Diagnostisch en herstelmechanisme
Met het ingebouwde LCD-scherm en de webserverfuncties kan het apparaat snel fouten lokaliseren, de IP- en communicatiestatus bekijken en de gemiddelde reparatietijd (MTTR) aanzienlijk verkorten.
Lange levenscyclus en wereldwijde ondersteuning
Met industriële stabiliteit en een lange levenscyclus, beschikt het over een stabiel aanbod en een wereldwijd technisch ondersteuningssysteem dat een garantie biedt voor langdurig gebruik.

Ondersteunt u lokale I/O-uitbreiding? Wat is de maximale uitbreidingscapaciteit? Ja. Naast de 16-punts ingebouwde I/O kunnen maximaal 4 MicroLogix 1762 uitbreidings-I/O-modules worden aangesloten via de uitbreidingsinterface aan de rechterkant.
Welke programmeersoftware wordt gebruikt? Hoe kan ik de compatibiliteit van bestaande programma's garanderen?
Allen Bradley 1763-L16AWA gebruikt voornamelijk RSLogix 500- of RSLogix Micro-software voor het programmeren van ladderdiagrammen. Voor systemen uit de MicroLogix 1000- of SLC 500-serie kunnen de programma's eenvoudig en soepel worden getransplanteerd en compatibel.
Tot welke categorie behoort de module hoofdzakelijk? Materiaaltransportsysteem, verpakkingsmachines, waterbehandeling en rioolwaterzuivering, intelligente gebouwautomatisering, evenals Remote Terminal Units (RTU) in gedistribueerde I/O-systemen.
